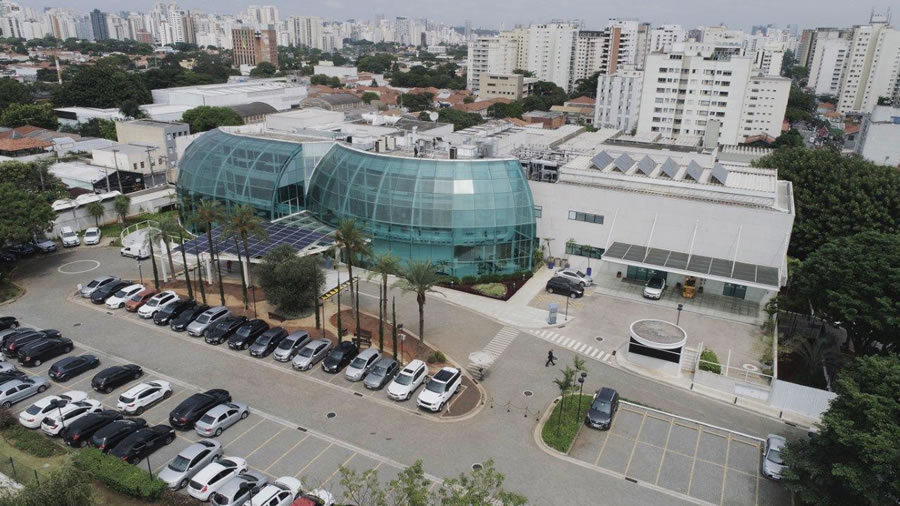

Projeto Realizado no Hospital Moriah - Unidade Zona Sul de São Paulo/SP

Descrição: Projeto Realizado no Hospital Moriah - Unidade Zona Sul de São Paulo/SP

Contratante: Teixeira Duarte Engenharia e Construções S.A.

A Grx São Paulo Indústria e Comércio em parceria com a Construtora Teixeira Duarte atendeu o Hospital Moriah (zona sul – São Paulo) realizando a proteção radiológica de todo o centro cirúrgico. Além do Projeto confeccionou e instalou as portas radiológicas (porta com chumbo) de abrir em aço inox e portas radiológicas (com chumbo) de correr em aço inox com visores plumbíferos (vidro plumbífero) instalados.

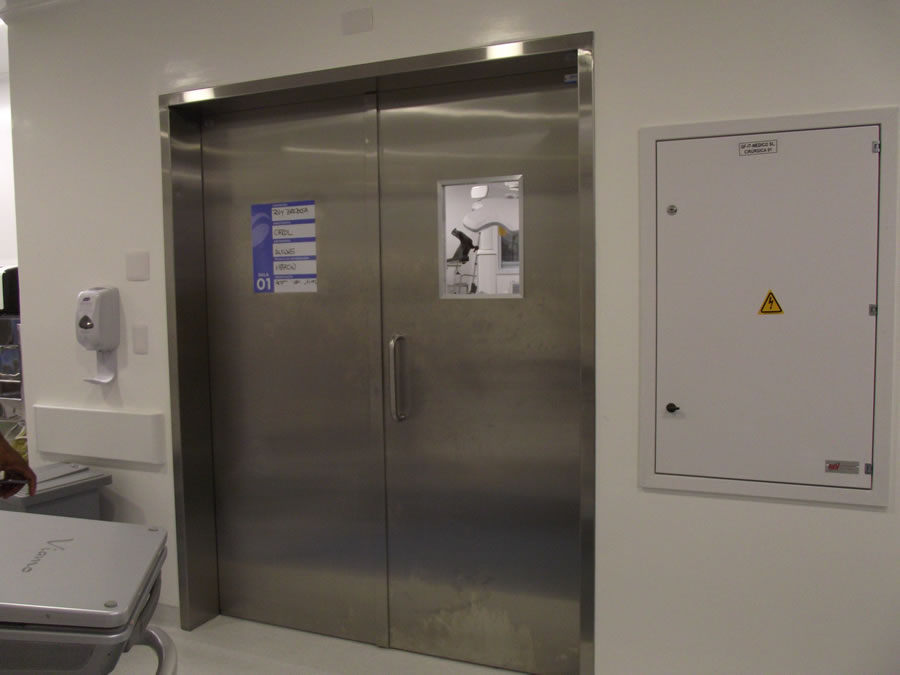

Porta Radiológica Dupla de Abrir Revestida em Chapa de Aço Inox Escovado 1,60x2,10 m (02 folhas de 80 cm)– Blindagem 2,6 mm Pb. (04 unidades)

OBS: Descrição conforme projeto fornecido pelo cliente

- Batentes com estrutura tubular em aço inoxidável escovado (304)

- Dobradiças tipo luxo aneladas de 4” x 3” (cromadas)

- Fechadura de tambor da marca Arouca – Linha Polo Externa (cód. 108429/40-Z-ZC)

- Maçaneta tipo alavanca e rosetas, fecho tipo “unha” na folha que irá permanecer fechada (fixa) na parte superior e inferior.

- Folha da porta em madeira (sólida) com chapa de chumbo (espessura 2,6 mm ) embutida na estrutura e fixada de tal forma à não apresentar pontos vulneráveis (furos) em sua superfície e acabamento em aço inoxidável (304)

- Chumbo utilizado é o de primeira fusão (apropriado para proteção radiológica) Chumbo eletrolítico grau A, (99,985 % de pureza) conforme norma ASTMB-29 DIN1719. Densidade: 11,35 g/cm³.

- Visor em vidro plumbifero de 400 x 300 mm (Eq. 2,0 mm Pb) na folha móvel

Dimensões: 1,60 x 2,10 m (02 folhas de 80 cm)

Blindagem: 2,6 mm de chumbo (2 Placas de 1,3mm)

Porta Radiológica de Correr Revestida em Chapa de Aço Inox Escovado 1,72x2,12 m – Blindagem 2,6 mmPb. (02 unidades)

OBS: Descrição conforme projeto fornecido pelo cliente.

- Batentes com estrutura tubular em aço inoxidável escovado (304)

- Trilho de aço com sistema de fixação parede/teto, rodízios de aço quadruplos reforçados, mecanismo de sustentação e limitação de curso totalmente aéreo eliminando assim obstáculos no vão de passagem. Acompanha kit completo de instalação: Barras roscados, limitadores de borracha, limitadores de aço superiores , parafusos, buchas, chapa guia de piso, rolamento guia (inferior).

- Chumbo utilizado é o de primeira fusão (apropriado para proteção radiológica) Chumbo eletrolítico grau A, (99,985 % de pureza) conforme norma ASTMB-29 DIN1719. Densidade: 11,35 g/cm³.

- Perfil batedor “U” (inox 304) para fechamento nas laterais da folha, bandô de fechamento superior revestido em inox 304.

- Visor em vidro plumbifero de 400x 300 mm (Eq. 2,0 mm Pb) na folha móvel

Dimensões: 1,72 x 2,12 m (01 folha) – Vão luz de 1,62 m

Blindagem: 2,6 mm de chumbo (2 Placas de 1,3mm)

Porta Convencional (sem chumbo) de Correr Revestida em Chapa de Aço Inox Escovado 1,72x2,12 m (01 unidade)

OBS: Descrição conforme projeto fornecido pelo cliente. – Segue com vidro comum temperado de 30x40 cm instalado.

- Batentes com estrutura tubular em aço inoxidável escovado (304)

- Trilho de aço com sistema de fixação parede/teto, rodízios de aço quadruplos reforçados, mecanismo de sustentação e limitação de curso totalmente aéreo eliminando assim obstáculos no vão de passagem. Acompanha kit completo de instalação: Barras roscados, limitadores de borracha, limitadores de aço superiores , parafusos, buchas, chapa guia de piso, rolamento guia (inferior).

- Chumbo utilizado é o de primeira fusão (apropriado para proteção radiológica) Chumbo eletrolítico grau A, (99,985 % de pureza) conforme norma ASTMB-29 DIN1719. Densidade: 11,35 g/cm³.

- Perfil batedor “U” (inox 304) para fechamento nas laterais da folha, bandô de fechamento superior revestido em inox 304.

Dimensões: 1,72 x 2,12 m (01 folha) – Vão luz de 1,62m

Blindagem: 2,6 mm de chumbo (2 Placas de 1,3mm)

OBS: A PORTA CONVENCIONAL DE CORRER NÃO TEM BLINDAGEM E O VISOR É COM VIDRO COMUM TEMPERADO

Vidro Radiológico Plumbífero de 400 x 300 mm - (Equiv. 2,0 mm Pb) GRXSP(06 unidades)

O vidro radiológico plumbífero (importado) fornecido pela GRX São Paulo é confeccionado com vidro plumbífero de 8 mm de espessura

-Proporciona uma boa visibilidade, pois atinge 95 a 96 % de transparência.

-É fabricado seguindo a seguinte norma: NBR IEC 61331-2:2004 LOTT 18/7

-Pode ser instalado em paredes de alvenaria ou paredes de divisórias convencionais.

Medida: 400 x 300 mm

Proteção: Equivalente a 2,0mm de chumbo (Pb)

Espessura do vidro: 8 mm Pb

OBS.: Seguirão instalados nas portas descritas acima com proteção radiológica.
